ОБЛАСТЬ ПРИМЕНЕНИЯ

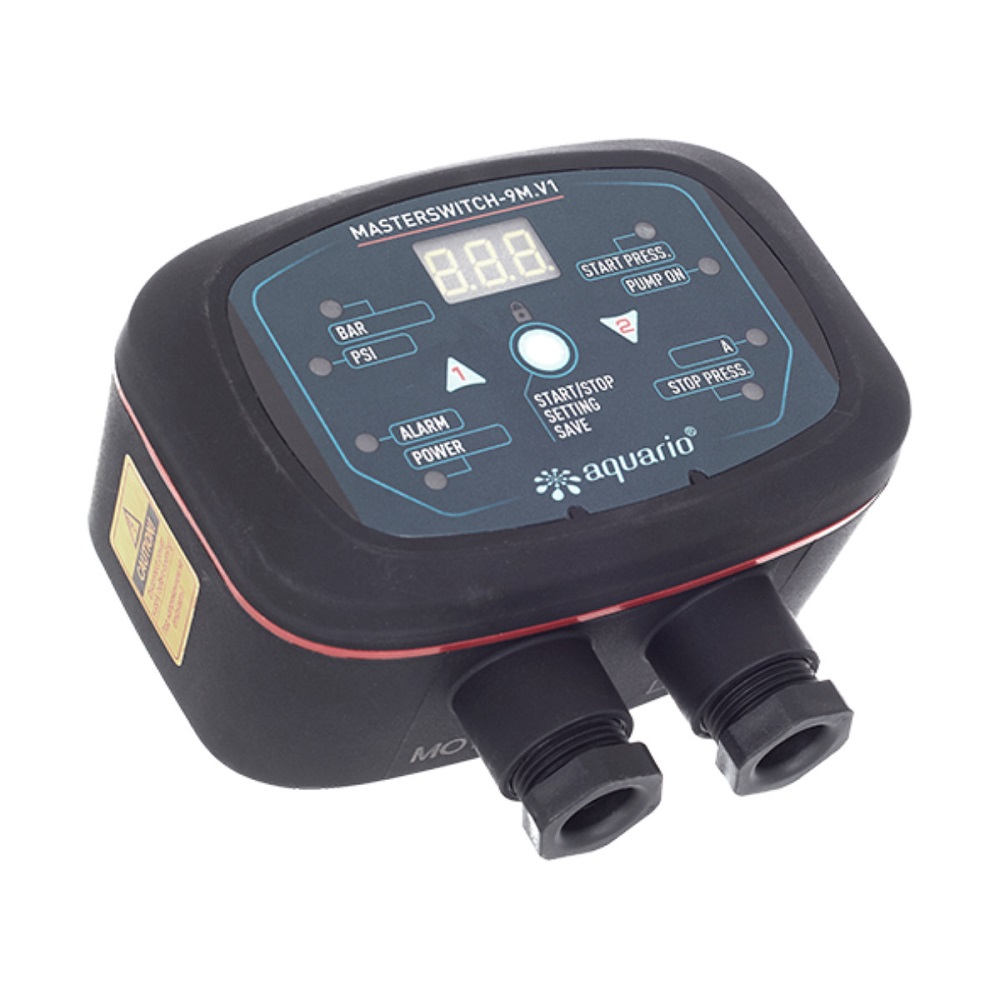

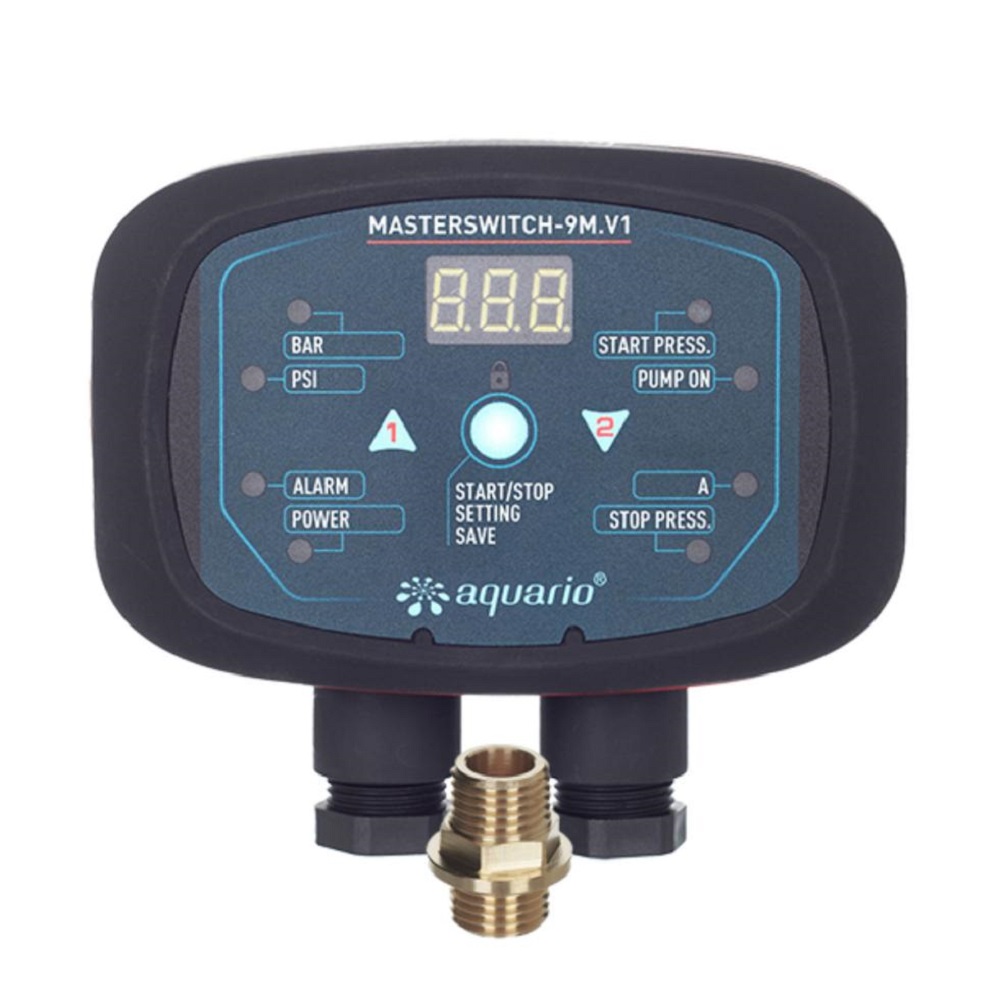

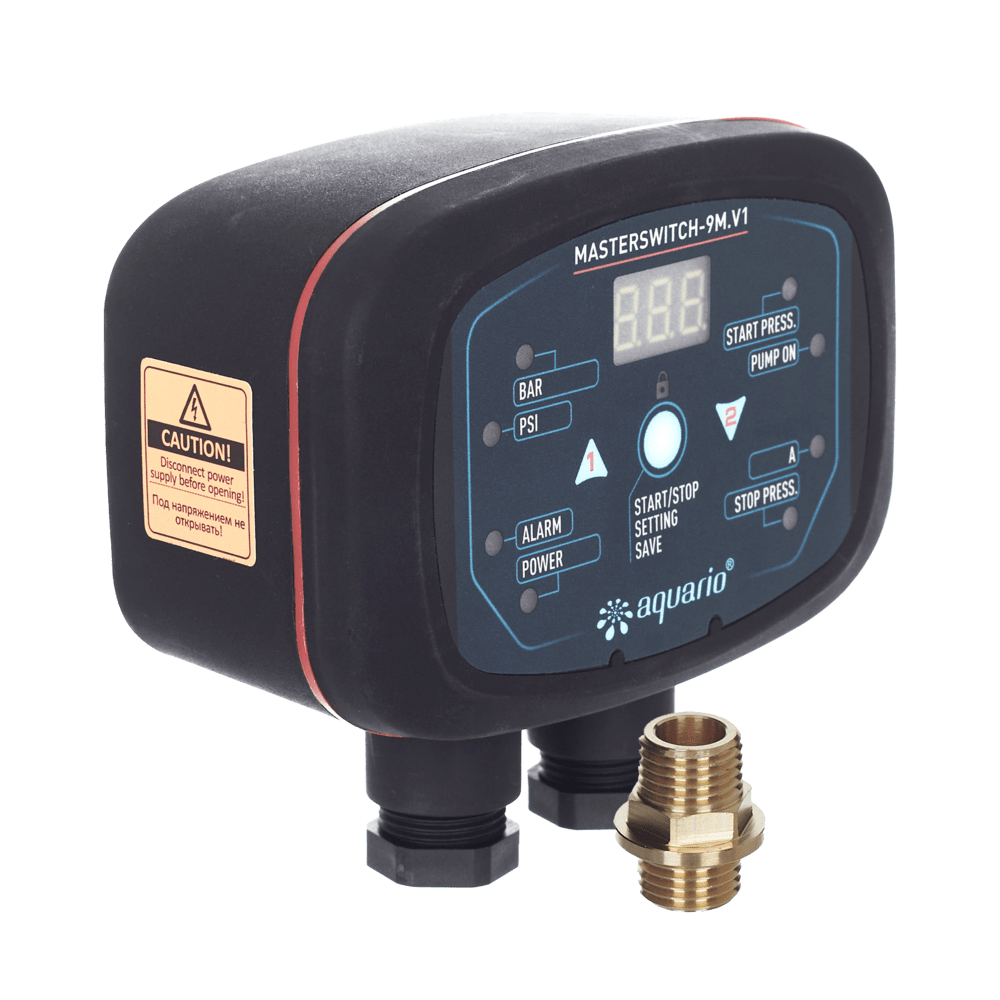

Реле давления Masterswitch-9M.1V предназначено для автоматического включения-выключения и защиты от аварийных режимов работы водяных электронасосов. Реле реагирует на уровень давления воды в месте его подключения к системе водоснабжения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
-Номинальное напряжение: 1х230В, 50Гц
-Максимальная мощность насоса (потребляемая из сети): 3000Вт
-Максимальный ток нагрузки (ток потребляемый насосом): 14А
-Диапазон настройки давления отключения насоса: 0.5-9 бар (0.05-0.9Мпа)
-Диапазон настройки давления включения насоса: 0.1-8 бар (0.01-0.8Мпа)
-Заводская настройка давления включения 1,5-2,5 бар,
-Класс защиты корпуса: IP65
-Исполнение: невзрывозащищенное
-Размер подключения к трубопроводу: 1/4″ (внутр.резьба)
ЗАЩИТНЫЕ ФУНКЦИИ:
-2-х уровневая защита насоса от работы без воды (контроль по минимальному давлению в системе и по пониженному потреблению тока);
-защита насоса от перегрузки по току (например, при блокировке насоса загрязнениями);
-защита насоса от частых пусков (например, при разрыве мембраны гидроаккумулятора или при поломке обратного клапана);
-ограничение времени работы насоса без остановки (например, при протечке или разрыве трубопровода);
-настройка отложенного пуска и отложенной остановки (для корректной настройки момента включения и отключения насоса);
-индикация аварийных состояний;
-отражения на табло потребляемого тока и давления (режим манометра/амперметра);
ОГРАНИЧЕНИЯ
Реле устанавливается в защищенном от прямых солнечных лучей и осадков месте. В месте установки реле должны отсутствовать условия, способствующие образованию конденсата (высокая влажность, резкие изменения температуры воздуха и т.п.)
-Максимально допустимое давление воды в корпусе устройства: 10бар (1МПа).
-Максимальная температура воды: +50°С.
-Температура окружающей среды: +1°C – +50°С.
-Максимальная относительная влажность окружающего воздуха: 90%.
